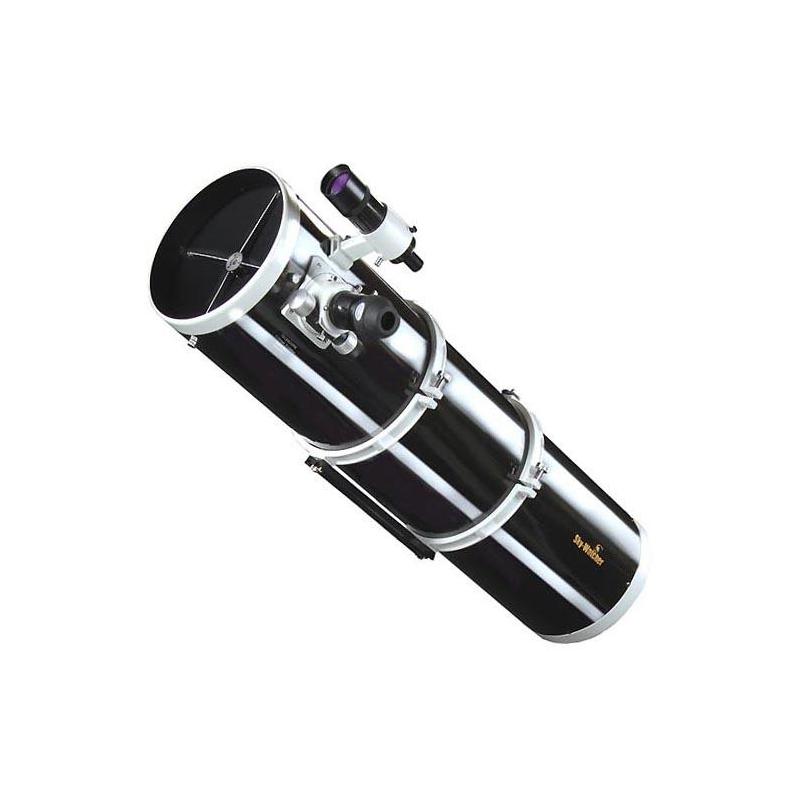

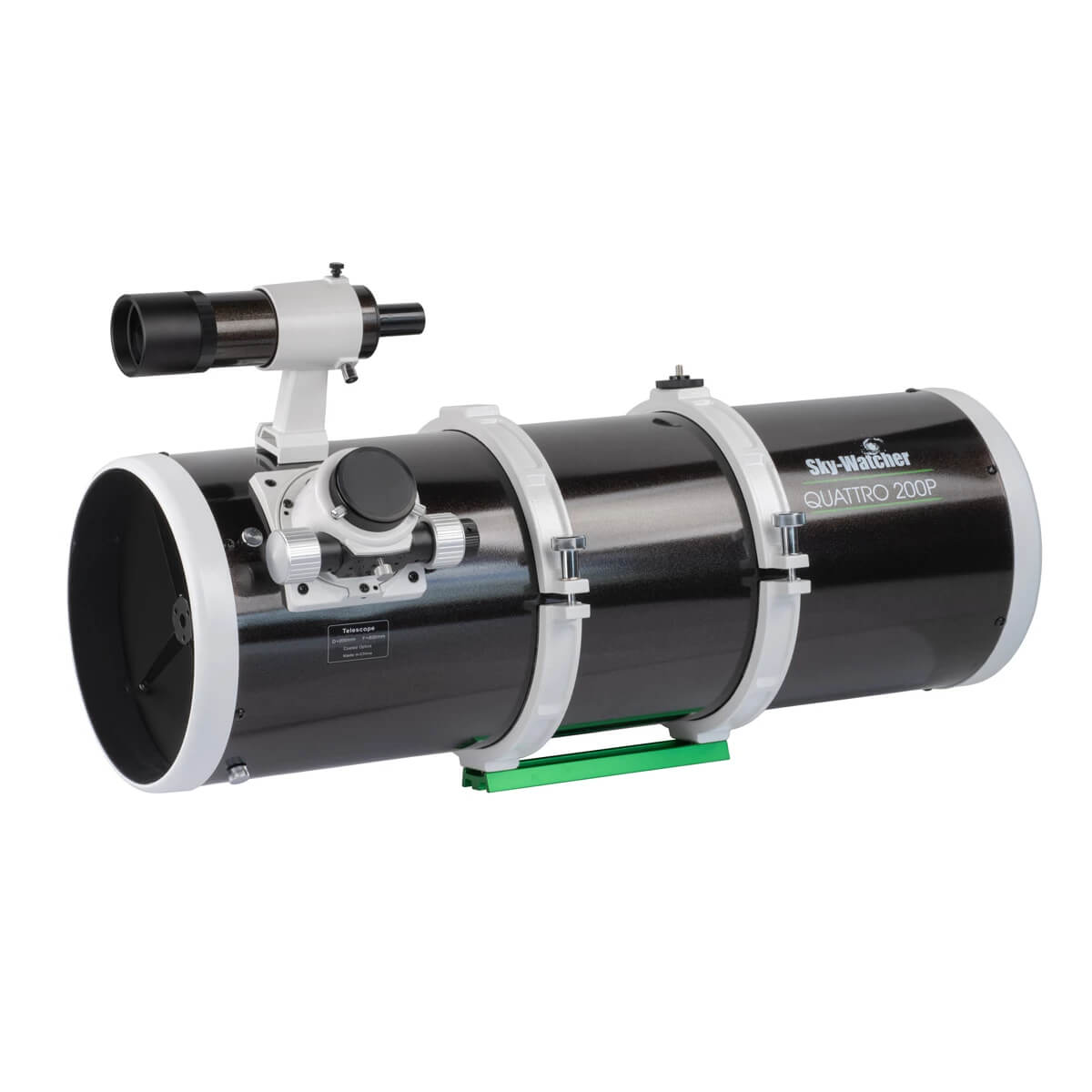

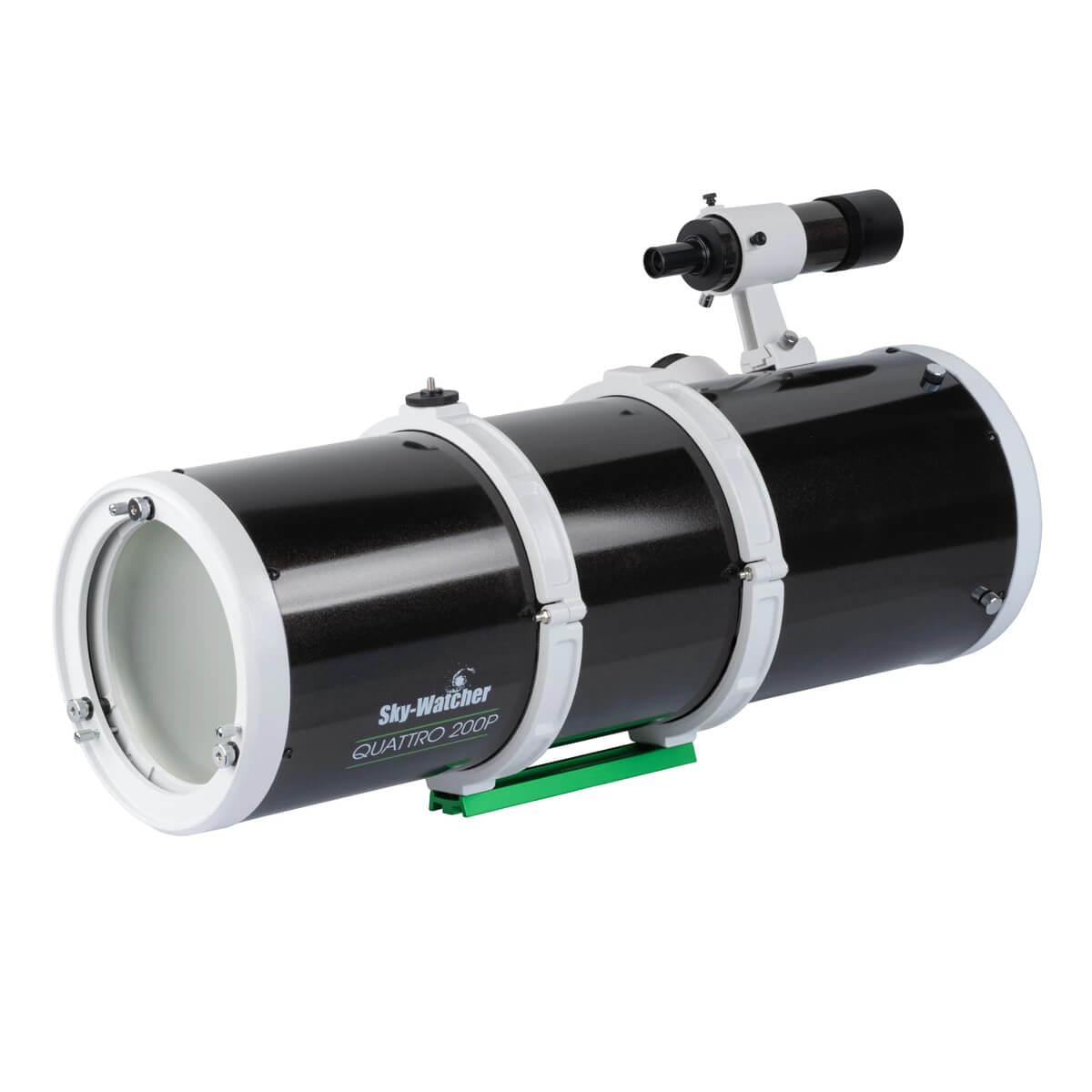

Sky-Watcher 8” Quattro 200/800 f/4 - optická trubice OTA
Sky-Watcher 200/800 je rychlý Newtonův reflektor s průměrem primárního zrcadla 200 mm a ohniskovou vzdáleností 800 mm, dosahující světelnosti f/4. Jde o optickou trubici bez montáže určenou primárně pro astrofotografii hlubokého vesmíru, kde krátká ohnisková vzdálenost a velký průměr zrcadla tvoří optimální kombinaci pro efektivní zachycení rozsáhlých mlhovinových komplexů, galaxií a hvězdokup s minimálními expozičními časy. Teleskop je dodáván pouze jako optická trubice (OTA) a vyžaduje doplnění vhodnou paralaktickou nebo azimutální montáží s dostatečnou nosností.
Optický systém - rychlý parabolický Newton

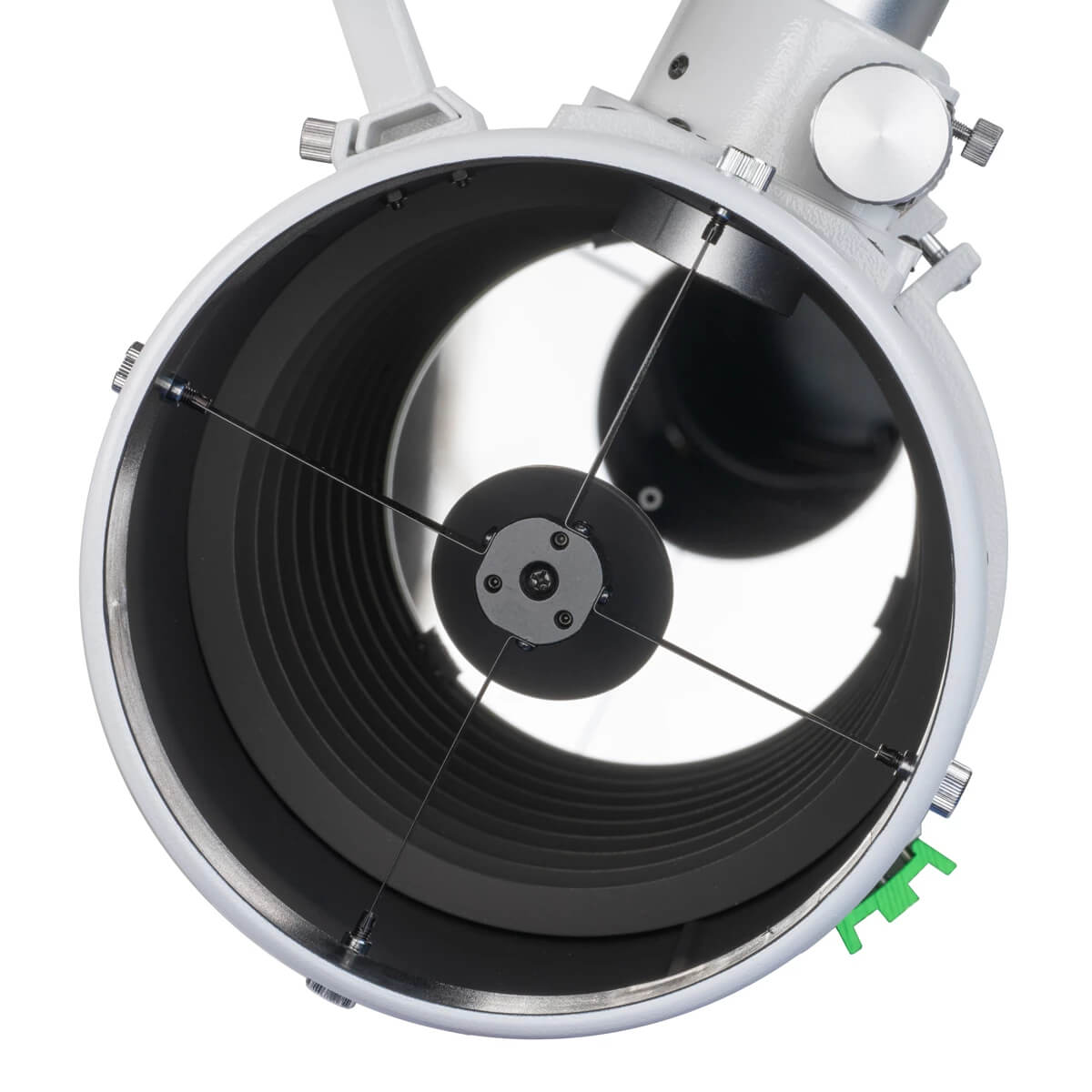

Teleskop využívá klasickou Newtonovu konstrukci s parabolickým primárním zrcadlem o průměru 200 mm. Parabolické tvarování zrcadla je u světelností f/4 nezbytné - sférické zrcadlo by při tomto poměru f/ produkovalo výraznou sférickou aberaci degradující obraz po celém zorném poli. Parabolické zrcadlo Sky-Watcher eliminuje tuto vadu a zajišťuje difrakčně limitovaný obraz v centrální části zorného pole.
Světelnost f/4 je oproti standardním Newtonům f/5 o 36 % rychlejší - v praxi to znamená, že pro dosažení stejného poměru signál-šum stačí expozice o 36 % kratší, nebo lze při stejném expozičním čase zachytit objekty o přibližně 0,4 magnitudy slabší. Pro astrofotografii mlhovin, galaxií a difuzních emisních struktur je tato výhoda velmi významná.
Průměr 200 mm zajišťuje sběr přibližně 575násobku světla oproti lidskému oku (s průměrem pupily 7 mm). Mezní hvězdná velikost dosažitelná s tímto dalekohledem přesahuje 13 mag, rozlišovací schopnost optiky odpovídá Rayleighovu kritériu přibližně 0,7 úhlové vteřiny, což postačuje k separaci úzkých dvojhvězd a odhalení jemných planetárních detailů.
Koma a nutnost použití korektoru
Newtonovy reflektory se světelností f/4 vykazují ve vzdálenějších oblastech zorného pole výraznou komu - optickou vadu způsobující rozmazání hvězdných bodů do charakteristického kometárního tvaru s ocasem směřujícím od středu obrazového kruhu. Při f/4 se koma stává viditelnou již v relativně malé vzdálenosti od optické osy a je patrná jak ve fotografickém snímku, tak vizuálně v okuláru s širším zorným polem.
Pro astrofotografii je proto použití korektoru komy nezbytné. Vhodné jsou korektory konstruované přímo pro rychlé Newtony - například Sky-Watcher Coma Corrector nebo Baader MPCC. Tyto korektory zpravidla vyrovnají komatické aberace po celém využitelném obrazovém kruhu a zároveň minimálně ovlivňují ostatní parametry optického systému. Korekto komy se umisťuje do výtahu těsně před snímač kamery nebo přímo do T2 adaptéru a obvykle mírně zkrátí efektivní ohniskovou vzdálenost (dle konkrétního modelu přibližně o 0-15 %).
Crayfordův výtah 2”

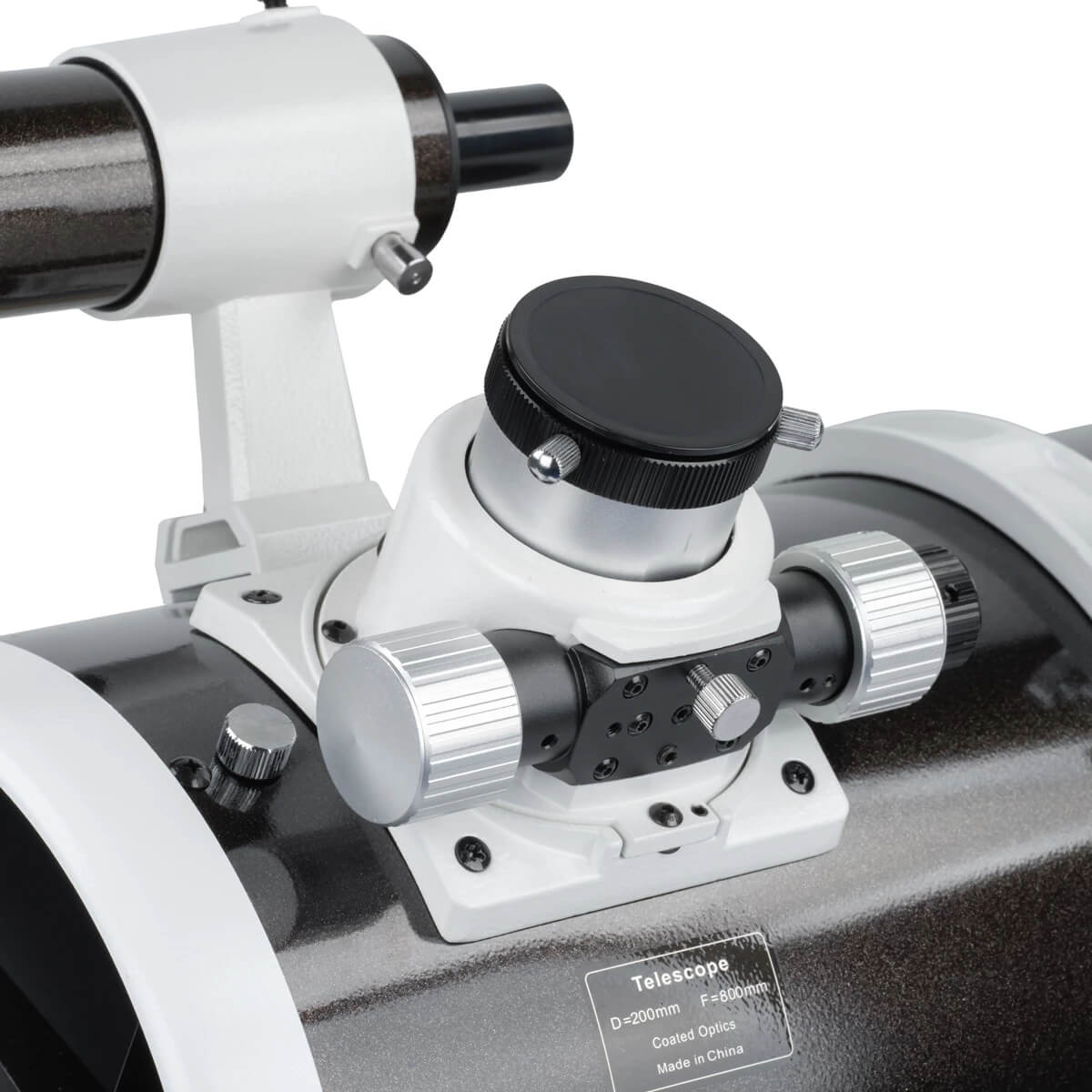

Trubice je vybavena Crayfordovým okulářovým výtahem s výstupem 2” (50,8 mm). Crayfordova konstrukce používá místo ozubeného hřebenu kontaktní kladičkový mechanismus, který eliminuje vůli a umožňuje plynulé, přesné ostření bez skokových pohybů. Výtah je vybaven aretačním šroubem pro zafixování zaostřené polohy při dlouhých expozicích, kdy by jinak mohlo dojít k driftu ohniska vlivem gravitace nebo tepelné roztažnosti.

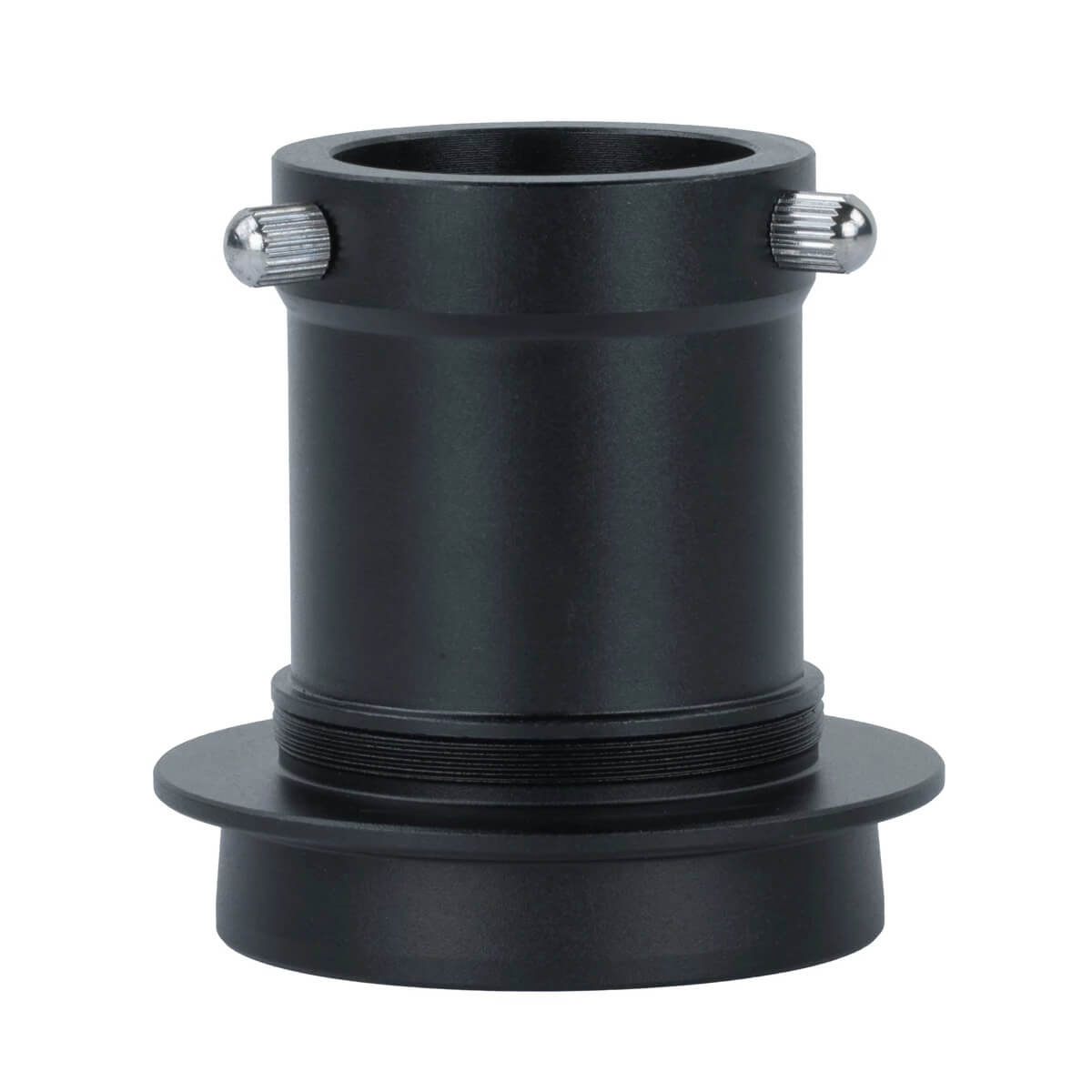

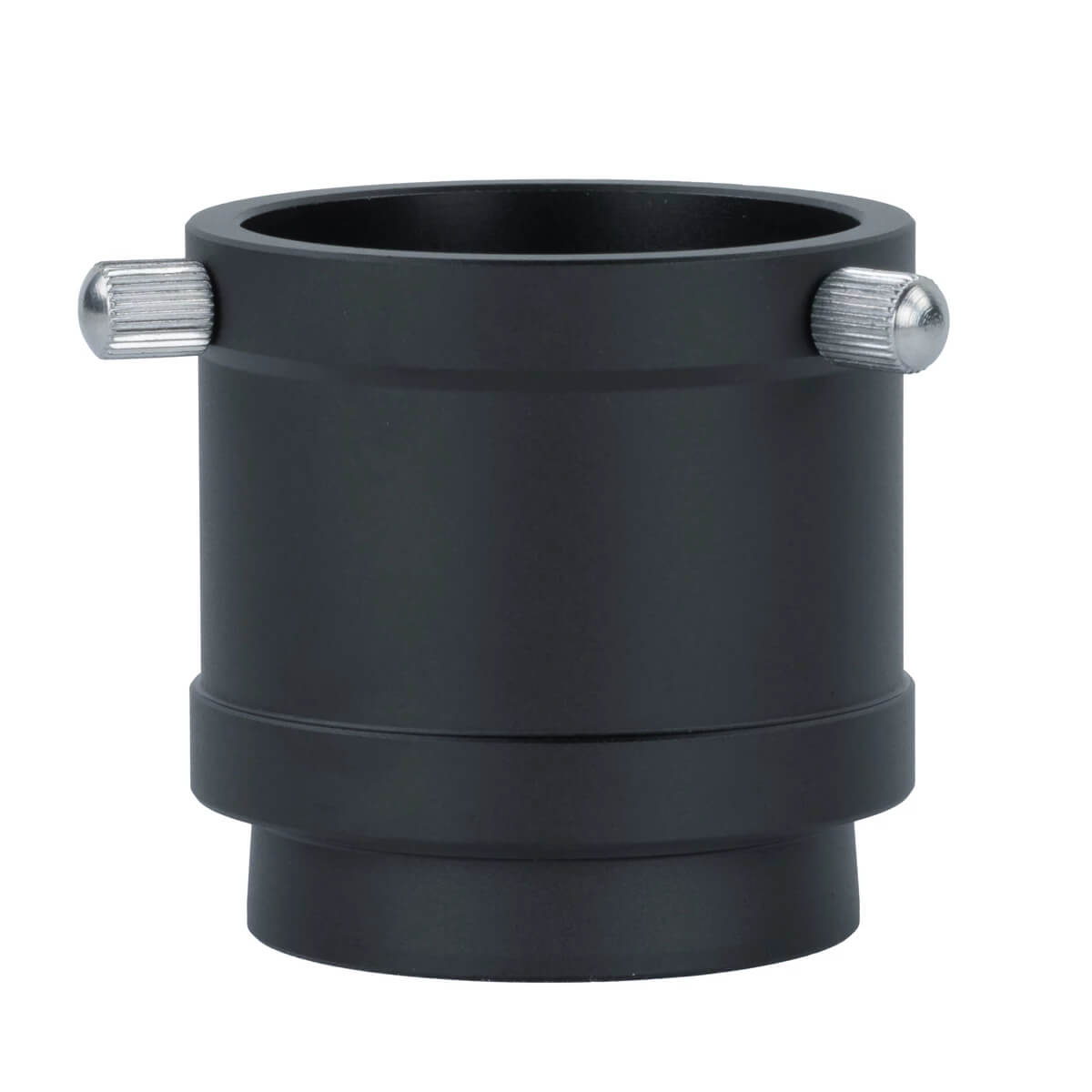

Výtah přijímá příslušenství ve standardech 2” a 1,25” prostřednictvím redukce. Na výtahu je rovněž integrován závit T2 (M42 × 0,75 mm), který umožňuje přímé připojení fotoaparátu nebo astrokamery s příslušným T-kroužkem bez nutnosti dalšího adaptéru. Tato konfigurace minimalizuje vzdálenost mezi výtahem a obrazovým snímačem a usnadňuje dodržení správné zpětné ohniskové vzdálenosti (back focus), která je pro korekci komy a dosažení plochého obrazového pole klíčová.
Doporučené použití a výběr montáže
Primárním určením tuby 200/800 je astrofotografie hlubokého vesmíru - rozsáhlé emisní mlhoviny (H-alfa regiony, planetární mlhoviny), galaxie, kulové i otevřené hvězdokupy. Krátká ohnisková vzdálenost 800 mm poskytuje na běžných APS-C senzorech zorné pole přibližně 2,8 × 1,9 stupně, na plnoformátových senzorech přibližně 4,4 × 2,9 stupně - ideální pro rozsáhlé objekty jako Andromeda, Orionova mlhovina nebo mlhovina v Labutí.
Vizuální pozorování planet a Měsíce je sice možné, ale 800 mm ohnisková vzdálenost poskytuje při planetárních pozorováních relativně nízká zvětšení - pro detailní práci na planetách jsou vhodnější přístroje s delší ohniskovou vzdáleností. Na Měsíci a jasných hvězdokupách podá 200/800 velmi dobré výsledky i vizuálně.
Pro astrofotografické použití je nezbytná paralaktická montáž s přesným motorickým pohonem v obou osách (RA a DEC) a dostatečnou nosností pro hmotnost tuby plus příslušenství. Vlastní hmotnost tuby se pohybuje přibližně kolem 7-8 kg; s kamerou, korrektorem komy a příslušenstvím je nutné počítat s celkovou zátěží přibližně 9-11 kg. Doporučená montáž by měla mít nominální fotografickou nosnost alespoň 12-15 kg pro zajištění mechanické stability při dlouhých expozicích.
Dovetail lišta a montážní kroužky

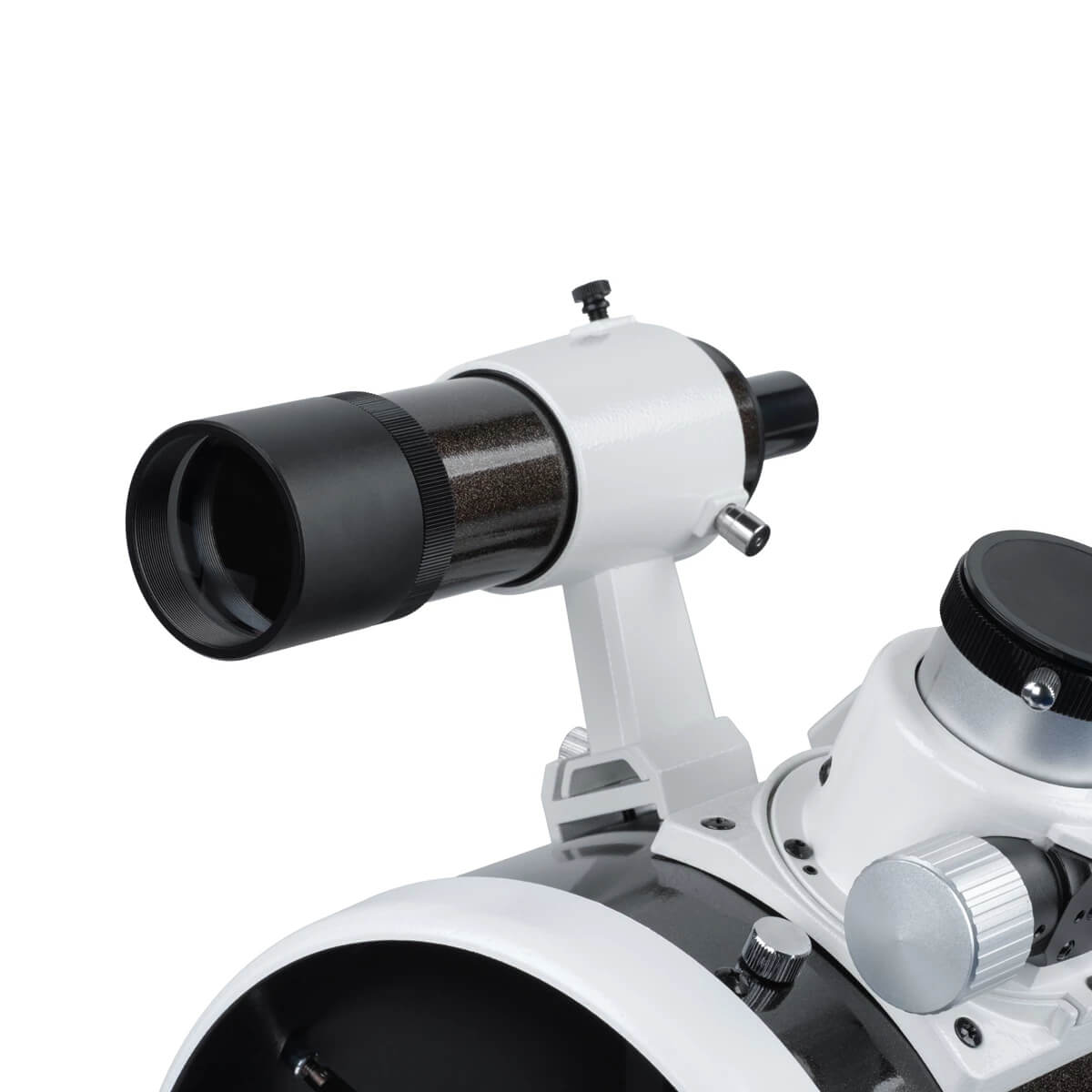

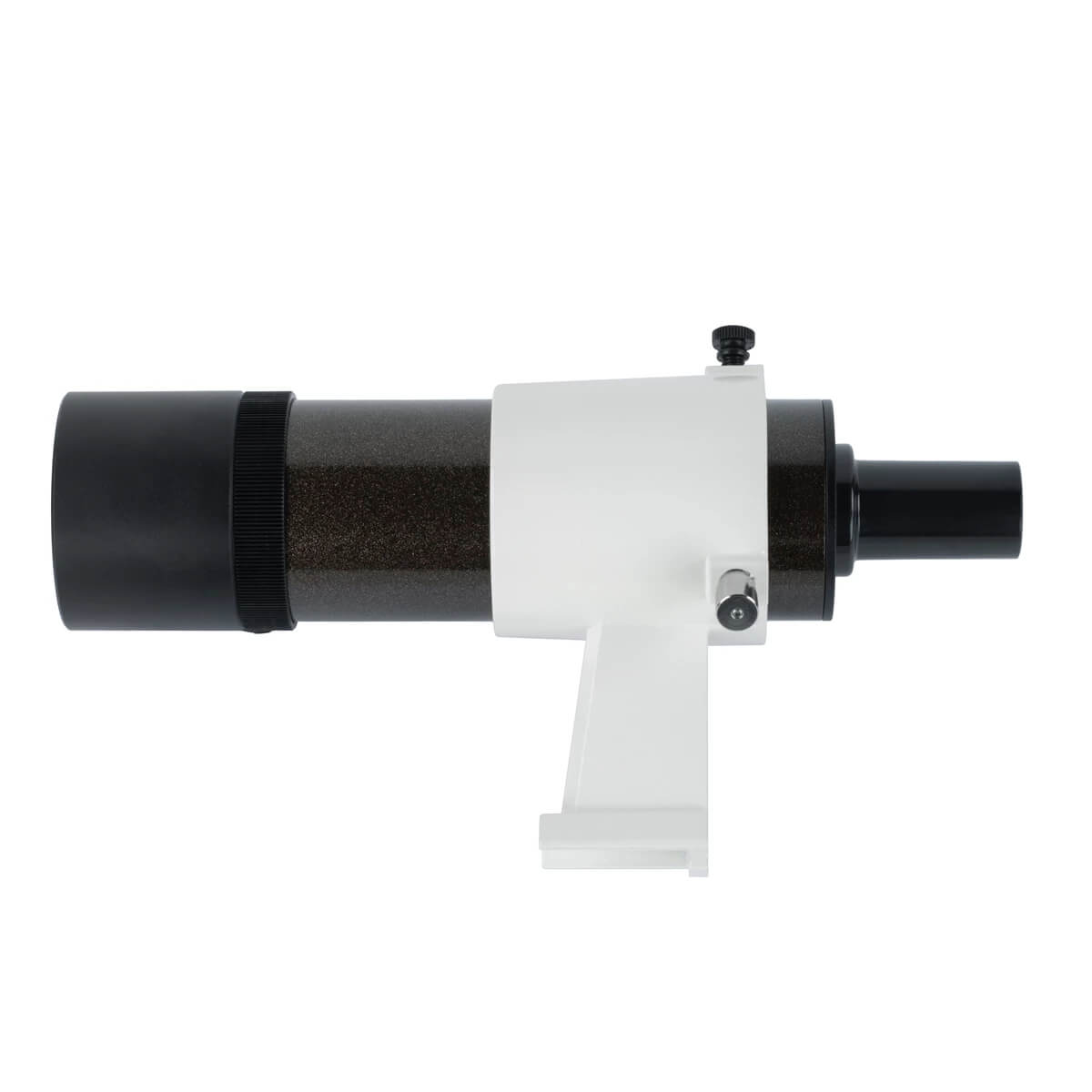

Trubice je uchycena v montážních kroužcích s dovetail lištou kompatibilní s standardem Vixen/Synta GP. Lišta umožňuje přesné nastavení polohy trubice v kroužcích pro optimální vyvážení při různých konfiguracích příslušenství. Montážní kroužky rovněž nesou standardní patici pro hledáček, na kterou lze připevnit optický hledáček nebo red dot finder.
Kolimace
Newtonův reflektor vyžaduje pravidelnou kolimaci - přesné seřízení vzájemné polohy primárního a sekundárního zrcadla. Při světelnosti f/4 je tolerance kolimace velmi přísná - odchylka primárního zrcadla o pouhé desetiny milimetru se projeví výraznou degradací obrazu po celém zorném poli. Kolimace se provádí pomocí laserového nebo optického kolimátoru (Cheshire) a při správném postupu trvá přibližně 5-10 minut. Pro přenosné přístroje používané na různých stanovištích je pravidelná kontrola kolimace před každým použitím standardní součástí přípravy na pozorování.
Technické parametry
| Optická konstrukce |
Newtonův reflektor |
| Průměr primárního zrcadla |
200 mm (8”) |
| Ohnisková vzdálenost |
800 mm |
| Světelnost |
f/4 |
| Typ primárního zrcadla |
Parabolické |
| Rozlišovací schopnost |
~0,7 úhlové vteřiny |
| Mezní hvězdná velikost |
>13 mag |
| Světelná kapacita vs. lidské oko |
~575x |
| Typ výtahu |
Crayfordův, 2″ výstup |
| Závit pro fotoaparát |
T2 (M42 × 0,75 mm) - integrovaný |
| Redukce |
2″ na 1,25″ (součástí) |
| Dovetail standard |
Vixen/Synta GP |
| Montáž |
Není součástí - pouze OTA |
| Doporučený korektor komy |
Nutný pro astrofotografii (není součástí) |
| Primární použití |
Astrofotografie hlubokého vesmíru |
